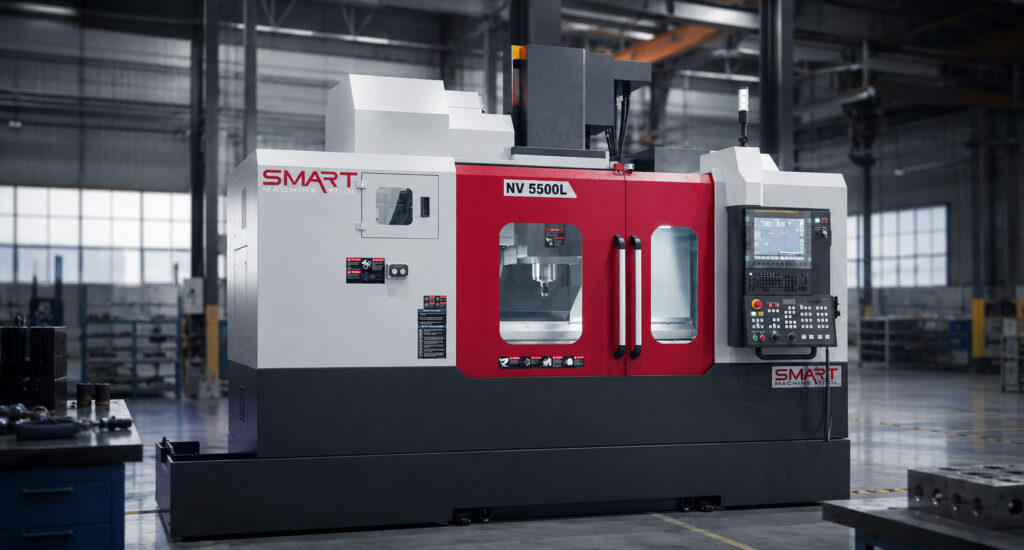

Вертикальний фрезерний центр: для яких деталей підходить

Чому вибір фрезерного центру — це не тільки про розмір деталі

Багато виробників, підбираючи вертикальний фрезерний верстат з ЧПК, орієнтуються насамперед на габарити робочого столу — «чи влізе деталь». Це логічна відправна точка, але для стабільного серійного виробництва цього недостатньо: реальна продуктивність, точність і собівартість деталі залежать від сукупності факторів — робочого поля, кількості осей, жорсткості конструкції та системи автоматичної зміни інструменту.

Ключові критерії вибору

1. Робоче поле

Розміри столу та хід по осях X, Y, Z визначають максимальні габарити заготовки, яку можна встановити за одну операцію. Тут важливо рахувати не лише під поточну номенклатуру деталей, а й з невеликим запасом на перспективу — щоб за рік-два не довелось докуповувати другий верстат через одну нестандартну деталь.

Водночас надлишковий запас «про всяк випадок» так само не виправданий: фрезерний центр із великим робочим полем коштує суттєво дорожче, а для типових деталей середнього розміру ця потужність просто простоюватиме.

2. Кількість осей

Базовий 3-осьовий вертикальний фрезерний верстат впорається з плоскими та призматичними деталями — площинами, отворами, пазами по прямих напрямках. Але для деталей зі складною геометрією — нахиленими поверхнями, отворами під кутом, криволінійними поверхнями — потрібен 4- або 5-осьовий центр із поворотним столом.

Перехід на більшу кількість осей дає:

• обробку деталі з кількох сторін за одну установку — без втрати базування між операціями;
• вищу точність за рахунок виключення похибки переустановки;
• скорочення виробничого циклу для складних деталей.

Коли додаткові осі не потрібні: якщо номенклатура — це переважно корпусні деталі та плити з площинами й отворами в одній площині, переплата за 5-осьову конфігурацію не виправдана — 3-осьовий верстат виконає задачу дешевше.

3. Жорсткість станини та шпиндельного вузла

Жорсткість конструкції визначає, чи витримає верстат інтенсивний знім металу на чорнових операціях без втрати точності й без вібрацій. Це особливо критично при роботі на високих швидкостях подачі твердосплавним інструментом — саме жорсткість станини, а не лише потужність приводу, дозволяє поєднати швидку чорнову обробку з точною чистовою в одному циклі.

Верстат з недостатньою жорсткістю технічно може «видати» потрібний допуск на окремій деталі, але не утримає його стабільно на всій серії — а для серійного виробництва повторюваність важливіша за одноразовий результат.

4. Система автоматичної зміни інструменту

Магазин інструменту на 12–40+ позицій дозволяє виконувати кілька операцій — фрезерування, свердління, розточування, нарізання різьби — в одному циклі без ручної заміни інструменту оператором. Для деталей із великою кількістю технологічних переходів це напряму скорочує час виробничого циклу і зменшує вплив людського фактора на точність.

Для яких деталей підходить вертикальний фрезерний центр

• Корпусні деталі та плити — станини, корпуси редукторів, кронштейни: фрезерування площин, свердління отворів під кріплення та нарізання різьби в одному циклі.
• Деталі складної форми з кількох сторін — на 4–5-осьових центрах: кронштейни складної геометрії, елементи прес-форм, деталі авіаційної та автомобільної галузі.
• Прес-форми та штампи — висока точність позиціонування дозволяє отримувати робочі поверхні форм без додаткової ручної доводки.
• Деталі механізмів і редукторів — корпуси підшипникових вузлів, фланці, кришки, вали з фрезерованими пазами.
• Дрібносерійне та штучне виробництво — заміна керуючої програми не вимагає нової оснастки, на відміну від штампувального обладнання.

За матеріалом верстат однаково ефективно обробляє алюмінієві сплави (авіа- та машинобудування, корпуси електроніки), вуглецеву та леговану сталь (вали, фланці, кріпильні елементи), а також кольорові метали — бронзу, латунь, мідь — для деталей із підвищеними вимогами до електропровідності чи корозійної стійкості.

Типові помилки при виборі вертикального фрезерного центру

Орієнтація тільки на розмір робочого столу без урахування кількості осей і жорсткості. Верстат, який «влізе» під деталь за габаритами, може не витримати потрібну точність на серії або вимагати додаткових установок для складної геометрії.

Переплата за зайву кількість осей під прості деталі. Якщо номенклатура — це плити й корпусні деталі без складних поверхонь, 5-осьовий центр буде дорожчим рішенням без реальної віддачі.

Недооцінка перспективи розвитку номенклатури. Підбір верстата виключно під поточний асортимент без запасу по робочому полю чи кількості осей — поширена причина, чому підприємства повертаються по друге, функціональніше обладнання раніше, ніж планували.

Ігнорування сервісної складової. Наявність технічної підтримки, оригінальних запчастин та швидкого сервісного обслуговування впливає на реальний простій обладнання не менше, ніж будь-яка технічна характеристика верстата.

Підсумок: з чого почати підбір

Перш ніж звертатись за комерційною пропозицією, варто зафіксувати:

1. Типові габарити деталей і необхідне робоче поле — поточні та перспективні.
2. Наявність у деталях елементів, що вимагають обробки з кількох сторін чи під кутом.
3. Вимоги до жорсткості й режимів різання, виходячи з типу металу та обсягів чорнової обробки.
4. Кількість технологічних переходів на деталь — для оцінки потрібного обсягу магазину інструменту.
5. Плановану серійність і галузь застосування деталей.

З цими даними підбір конкретної моделі вертикального фрезерного оброблювального центру стає точнішим і виключає типову помилку — переплату за зайвий функціонал або, навпаки, недостатню продуктивність під реальні задачі виробництва.
